5er Set Solar LED Treiber QX5252F TO-94 + Spule Induktivität (100µH - 330µH), 5mm LED
NEU
Zur Reparatur oder Bau von Solarlampen oder LED Kerzen.

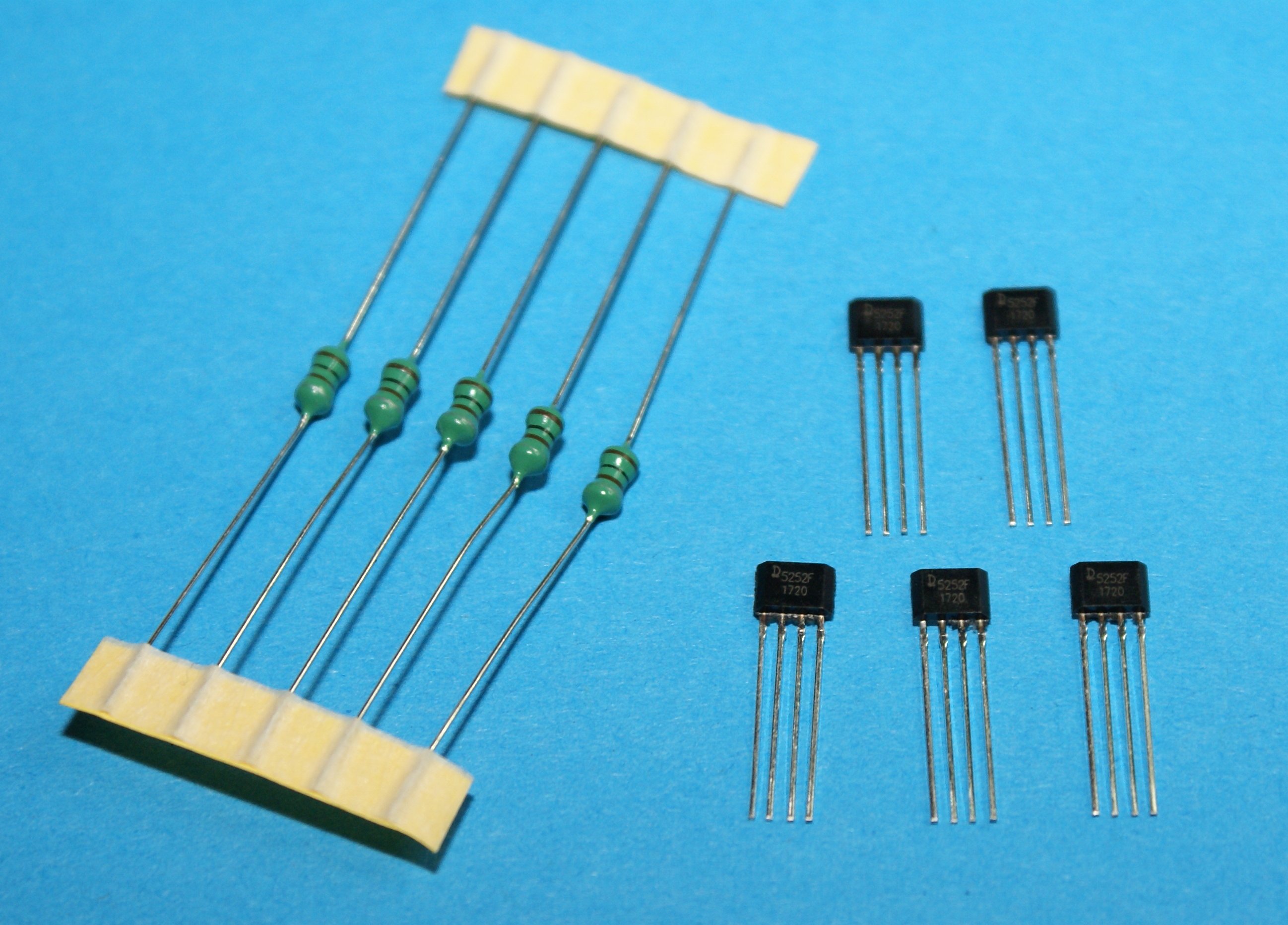

Lieferumfang:
- 5 Stk. Solar LED Driver QX5252F TO-94
- 5 Stk. Spule nach Auswahl ¼W
- 5 Stk. 5mm LED wenn ausgewählt deteils zu den LED finden Sie im LED Tab
Features:
QX5252
- Betriebsspannung: 0.9V-1.5V
- Ausgangsstrom: 3mA-300mA abhängig von der Induktivität 100µH = 34,5 mA
- Integrierter Lichtsteuerschalter
- Integrierte Schottky-Diode
- Nur ein Induktivität als externe Komponenten notwendig
- Hohe Effizienz
- TO-94 package
QX5252F-A Pinout
PIN1 - SBAT - Positive Anschluss verbunden mit SolarzellePIN2 - BAT - Wiederaufladbare Batterie positiver AnschlussPIN3 - VSS - Ground (Minus)PIN4 - LX - Power switch drain
Induktivität 0307 100µH ¼W
- LGA0307-101K
- Induktivität (µH): 100
- Eigenresonanzfrequenz (MHz) MIN: 5,5
- Gleichstromwiderstand (OHM) MAX: 3,8
- Testfrequenz (MHz): 2,52
- Qualitätsfaktor (MIN): 60
- Nennstrom (mA) MAX: 165
| Voltage | Induktivität | Strom |
| 1.3V | 330uH | 11mA |
| 1.3V | 270uH | 14.5mA |
| 1.3V | 220uH | 15.5mA |
| 1.3V | 150uH | 25mA |
| 1.3V | 100uH | 34.5mA |
| 1.3V | 82uH | 38mA |
| 1.3V | 56uH | 50mA |
| 1.3V | 47uH | 75mA |
| 1.3V | 33uH | 110mA |
LEDs
Weiß / Warm Weiß
| Strom max: | 20 mA |
| Spitzendurchlassstrom max: 1/10 Arbeitszyklus, 0,1 ms Impulsbreite. | 100 mA |
| Lichtstärke: | 15000mcd |
| Durchlassspannung (V): | 3.2 ~ 3.4 (V) |
| Sperrspannung max: | 5V |
| Lebensdauer: | 100.000 Stunden |
| Betrachtungswinkel: | 20 ~ 25 Grad |
| Durchmesser: | ca. 5mm |
Gelb / Rot
| Strom max: | 20 mA |
| Spitzendurchlassstrom max: 1/10 Arbeitszyklus, 0,1 ms Impulsbreite. | 100 mA |
| Lichtstärke: | 15000mcd |
| Durchlassspannung (V): | 2.0 ~ 2.2 (V) |
| Sperrspannung max: | 5V |
| Lebensdauer: | 100.000 Stunden |
| Betrachtungswinkel: | 20 ~ 25 Grad |
| Durchmesser: | ca. 5mm |
Grün / Blau
| Strom max: | 20 mA |
| Spitzendurchlassstrom max: 1/10 Arbeitszyklus, 0,1 ms Impulsbreite. | 100 mA |
| Lichtstärke: | 15000mcd |
| Durchlassspannung (V): | 3.0 ~ 3.2 (V) |
| Sperrspannung max: | 5V |
| Lebensdauer: | 100.000 Stunden |
| Betrachtungswinkel: | 20 ~ 25 Grad |
| Durchmesser: | ca. 5mm |
