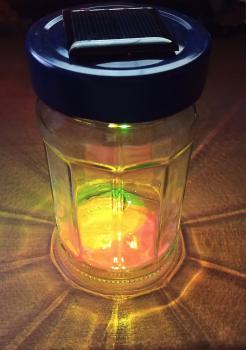

Solar Marmeladenglas  Bausatz RGB/Warmweis  100µh/220µh

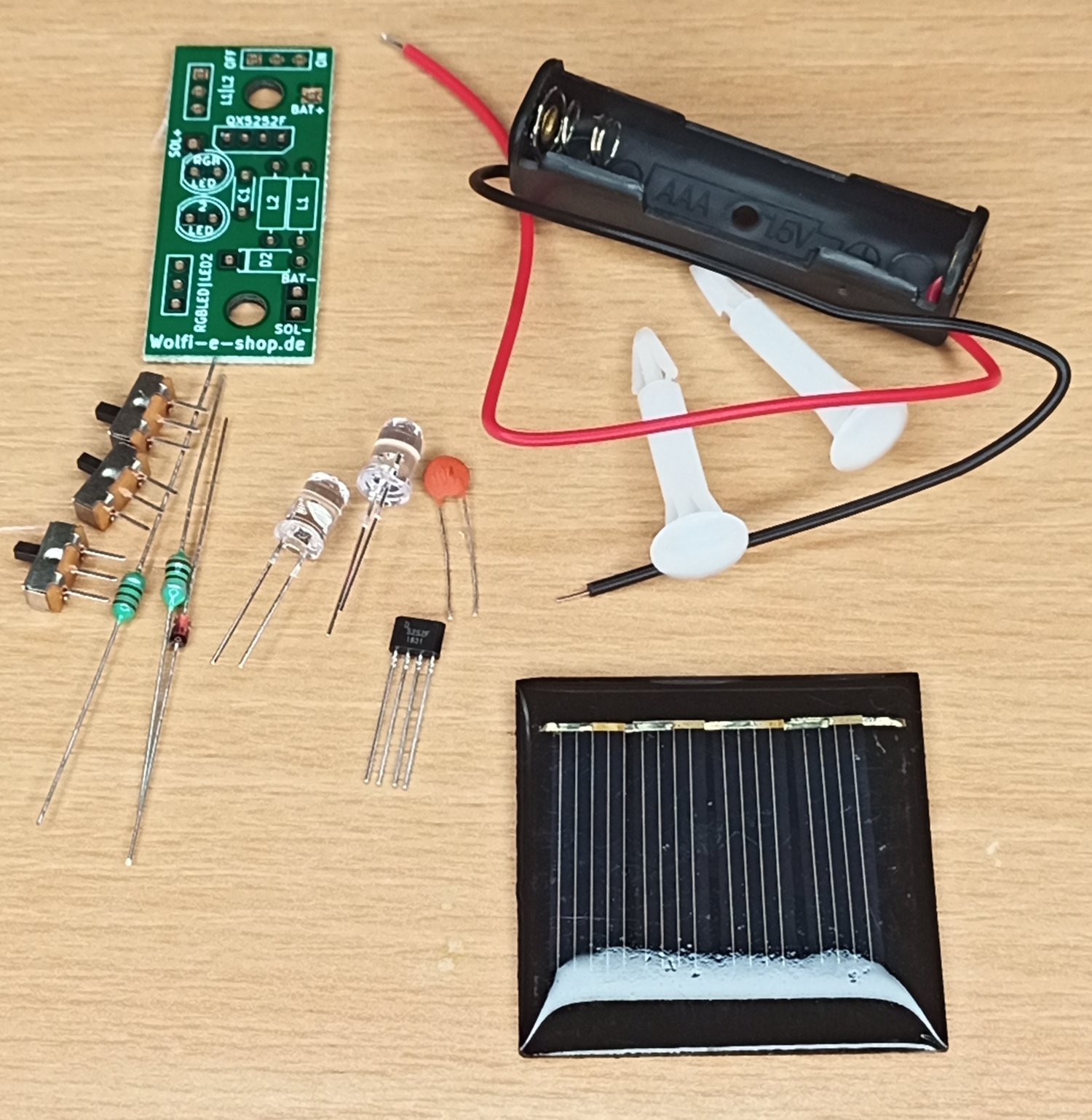

Lieferumfang:

• 1x aufbau Anleitung inkl. Schaltplan

• 1x Platine

• 1x Solar Panel 2V 60mA 40x40mm

• 1x Induktivität 100 µH

• 1x Induktivität 220 µH

• 1x Kondensator100nF

• 1x LED 5mm Warmweis

• 1x Stk. glas Diode 1n4148

• 1x RGB LED Farbwechsel langsam

• 3x Mini Schalter

• 2x Kunststoff Abstandhalter

• 1x AAA Batterie Halter



Funktionsweise:

• Mit dem [ON/OFF] Schalter schalten Sie die LEDs aus, der Akku wird jedoch weiter geladen wenn sich der Schalter in der [OFF] Position befindet und Ausreichend Licht auf das Solarmodul fällt.

• Der [L1/L2] Schalter dient zum umschalten zwischen den beiden Induktivitäten (Sommer / Winterschaltung). Dadurch verschiedener Stromverbrauch abhängig von der eingesetzten Induktivität.

• [RGBLED/LED2] schaltet zwischen den LEDs um.


Zusätzlich benötigt:

• 1x Marmeladenglas leer :-) Durchmesser der Öffnung des Glases mindestens 57mm besser 60mm

• 1x AAA NIMH Akku 1,25V

Werkzeug:

• Lötzinn

• Isolierband

• Abisolierzange

• Elektronik Seitenschneider (flach abschneidend)

• Heißkleber

• Silikon für Außenbereich alternativ Sanitärsilikon
